使用說明書

感謝您選用本5.8G無線圖傳發射機，請在使用之前仔細閱讀以

下內容，這將有助于您更好的使用本產品。

一、 基本規格參數:1.頻率： 5.8G頻道： 72個頻段數據值【國際排列-全】

（ 9 個頻段， 8 個頻點）Bands: A,b, E,F,r,U,o,L,H;Channel： 1,2,3,4,5,6,7,8）

2.發射功率： 25mW。

3.工作電壓： 3V-5.5V

4.工作電流： 230mA/5V.

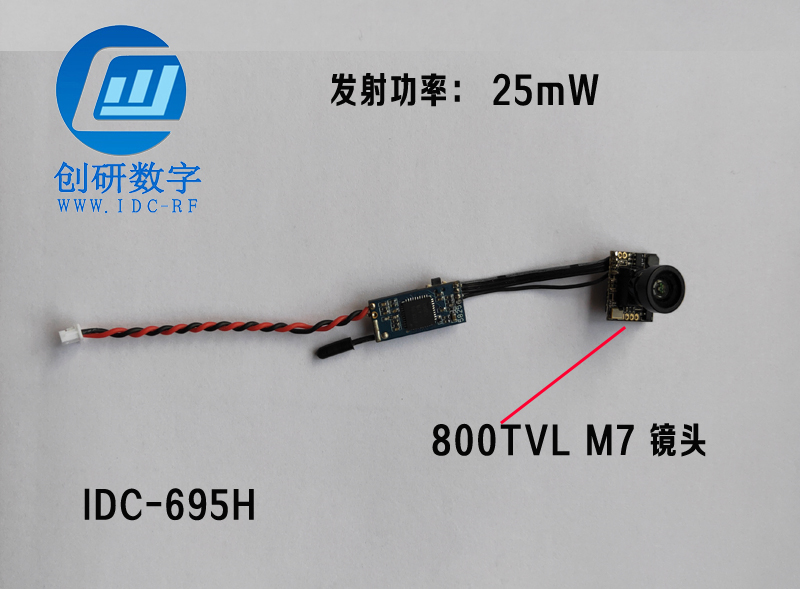

5.清晰度： 800TVL M7 鏡頭

6.鏡頭廣角： 120° FOV 150° DFOV

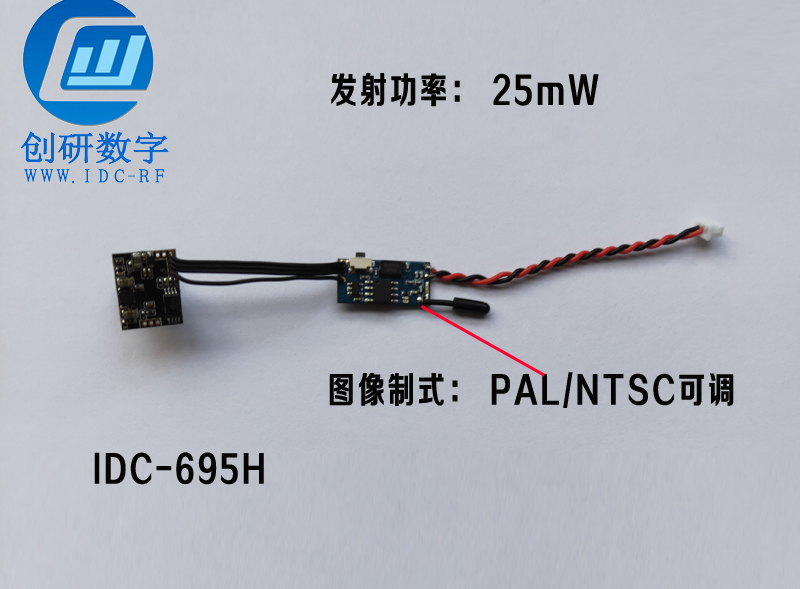

7.圖像制式： PAL/NTSC可調

8.產品重量：2.9g.（全球最輕）。

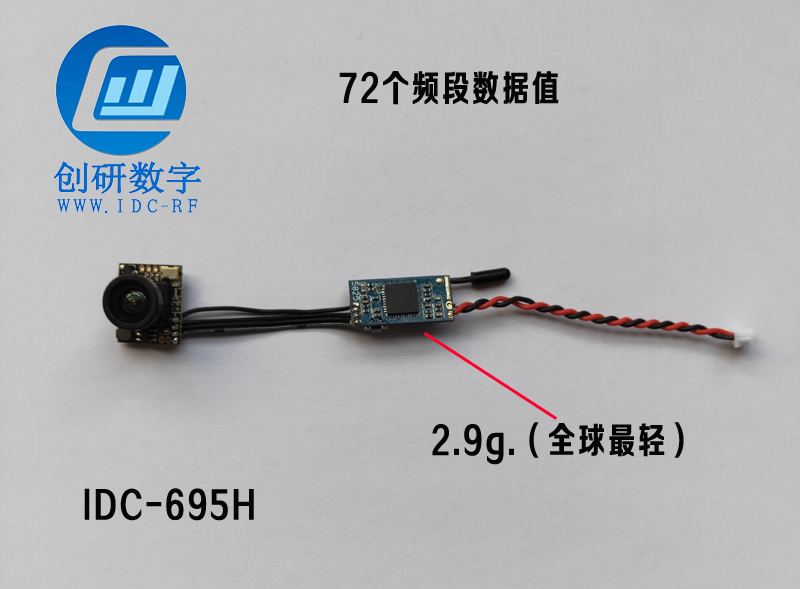

二、整機示意圖:

三、

四、操作說明:

1.頻道控制：

（1）操作方法：上電默認頻點是 A2， 按鍵控制頻率：短按1下切換頻率，短按2下切換頻段。長按3秒 頻段回A1。

（2）LED顯示圖

A1：藍燈閃1下，紅燈閃1下；

A2：藍燈閃1下，紅燈閃2下，

B3：藍燈閃2下，紅燈閃3下，

B4：藍燈閃2下，紅燈閃4下，

..................依此類推............

H7：藍燈閃9下，紅燈閃7下，

H8：藍燈閃9下，紅燈閃8下，

（3）頻段表：

{5865,5845,5825,5805,5785,5765,5745,5725},//A頻段

{5733,5725,5771,5790,5809,5828,5847,5866},//b頻段

{5705,5685,5665,5645,5885,5905,5925,5945},//E頻段

{5740,5760,5780,5800,5820,5840,5860,5880},//F頻段

{5658,5695,5732,5769,5806,5843,5880,5917},//r頻段

{5325,5348,5366,5384,5402,5420,5438,5456},//U頻段

{5474,5492,5510,5528,5546,5564,5582,5600},//o頻段

{5333,5373,5413,5453,5493,5533,5573,5613},//L頻段

{5653,5693,5733,5773,5813,5853,5893,5933},//H頻段

//72個頻段數據值【國際排列-全】

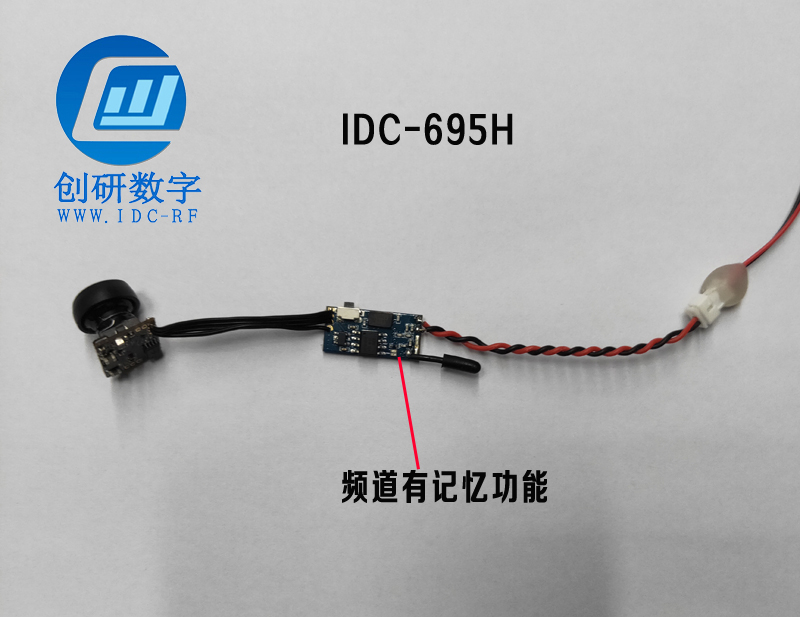

(4) 頻道有記憶功能，保存斷電時的參數。
