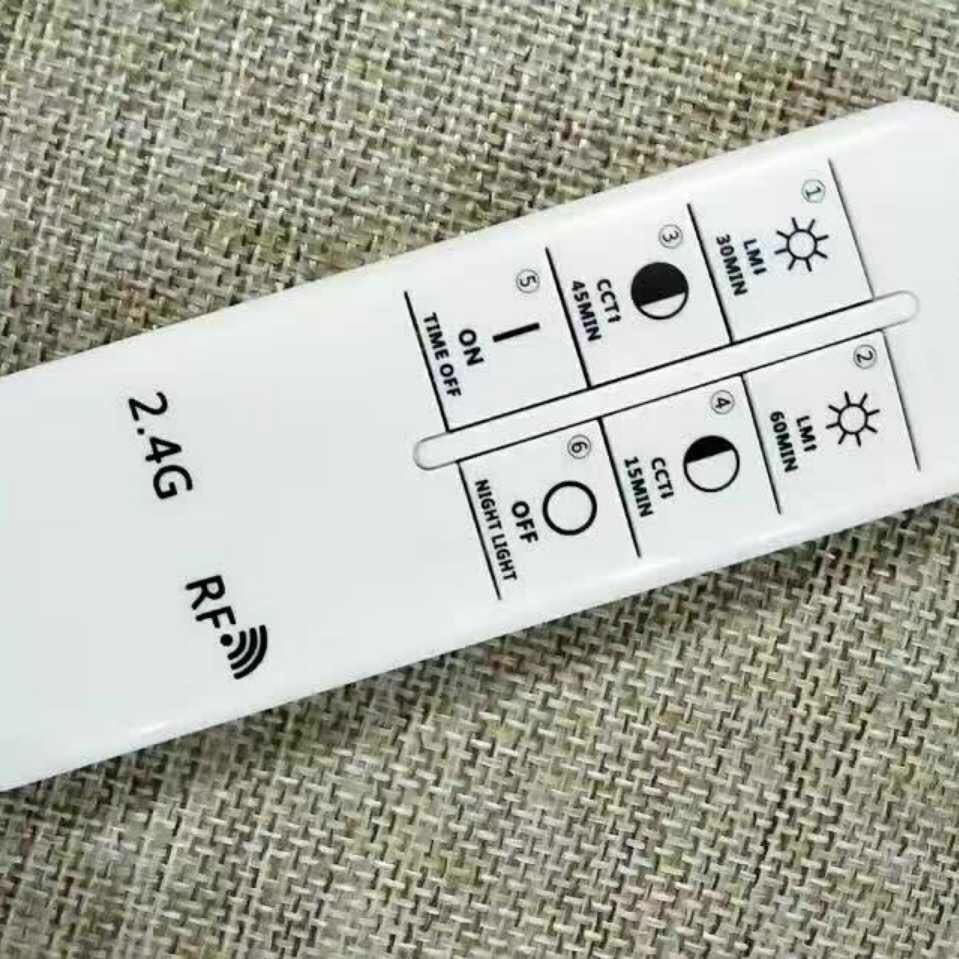

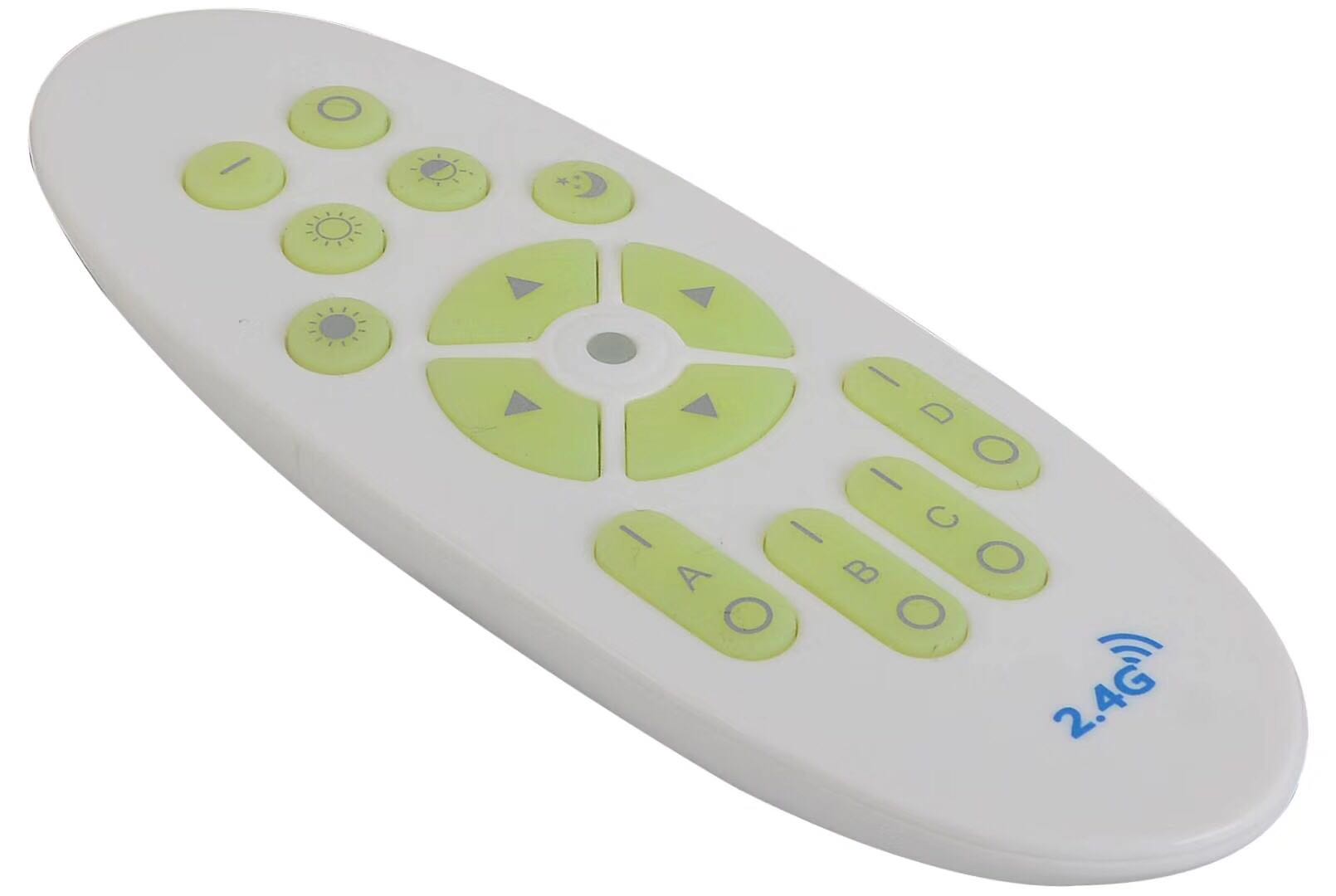

創研數字是深圳無線方案商，生產了多種LED調光方案，其中2.4g調光方案往往由2.4G無線模塊和2.4g調光遙控器方案配套組成，今天我們先來聊聊2.4g調光遙控器方案，希望對您有所幫助。

　　一.產品功能

　　1)采用全新升級2.4GHz工業級無線電、微觸按鍵遙控控制，多信道信號傳輸，數據傳輸速度快(2Mbps)，抗干擾性強、穩定性高，燈體響應一致性、同步性好，分組控制更貼心方便。

　　2)采用RF射頻信號，所以遙控器和LED燈相互之間無物理阻礙，使用時不要將遙控器對著遙控LED燈，遙控距離大于20米。

　　3)控制IC具有調光、調色溫、小夜燈模式等等功能;

　　4)在遙控范圍內，一個遙控器可以控制無數個LED燈，且同步性、一致性很好。

　　5)可實現分組控制，將不同的燈分到不同的組，最多分4組，自由分組，可進行同時控制或分別控制，根據實際需要自由搭配球泡燈和遙控器的數量。

　　6)調光及色溫實現無級調節，光線更加柔和細膩，光色變化平順自然。

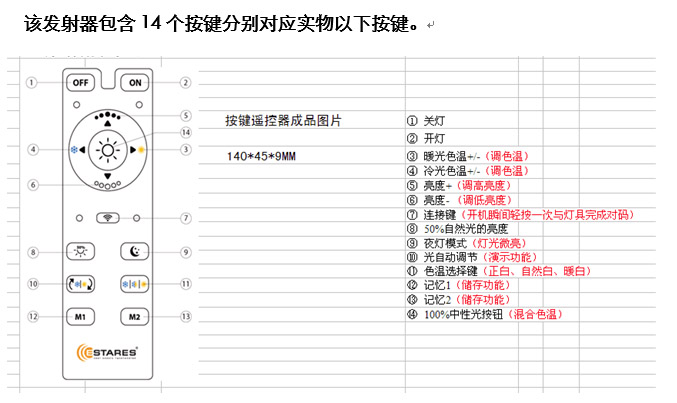

　　二、發射器功能描述

　　1 OFF：關燈功能

　　2 ON : 開燈功能，自動恢復關機前的燈光狀態。

　　3 暖光+ ：短按，可以單步增加暖光色溫，長按，可以快速增加暖光色溫。

　　4 冷光+ ：短按，可以單步增加冷光色溫，長按，可以快速增加冷光色溫。

　　5 亮度+：調整當前色溫比例下的整體亮度上升，短按單步升，長按線性升。

　　6 亮度-：調整當前色溫比例下的整體亮度下降，短按單步降，長按線性降。

　　7 配對 ：未配對過的燈具，在開機時，短按遙控配對按鍵，完成配對;

　　清除配對燈具，在開機時，長按遙控配對按鍵，完成清除;

　　V3版本可以直接對碼，無需清碼動作

　　8 50%自然光亮度：燈光效果為中性光的50%左右。

　　9 夜燈：燈光效果為中性光的最低亮度。

　　10 光自動循環：功能為冷光，暖光，中性光，最大亮度，最小亮度間變化。

　　按其他按鍵，停止變化，并保持停止時的亮度和色溫。

　　11 色溫選擇：功能為暖光，冷光，中性光，切換。

　　12 存儲1：用戶，可以長按此按鍵進行保存當前亮度色溫信息，并通過短按此按鍵，調出保存的內容。

　　13 存儲2：用戶，可以長按此按鍵進行保存當前亮度色溫信息，并通過短按此按鍵，調出保存的內容。

　　14 最大亮度中性光：中性光輸出，冷暖色溫各占50%輸出。

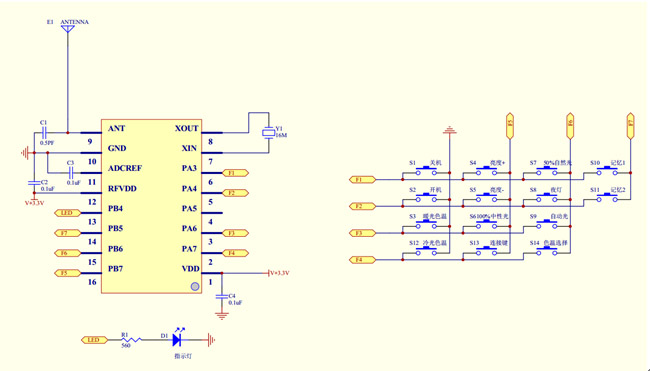

　　三、發射器原理：

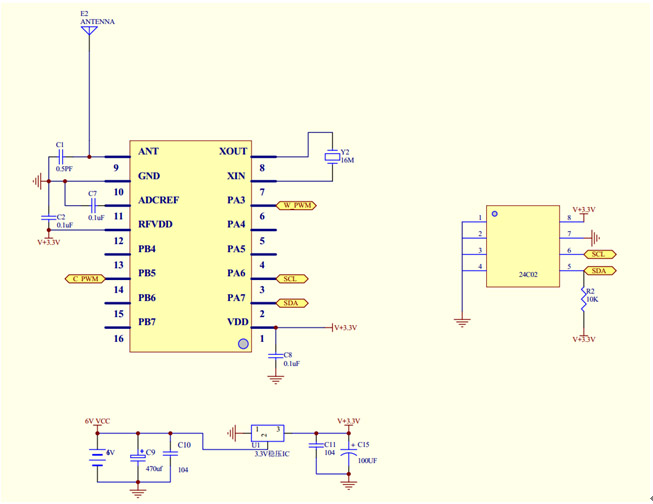

　　四、接收原理：

　　五、腳位定義：

　　芯片6腳是暖光PWM輸出腳位。

　　芯片14腳是冷光PWM輸出腳位。

　　芯片2，3腳是24C02存儲IC通信腳位。
