無線圖傳即視頻實時傳輸，主要有兩個概念：移動通信和寬帶通信。因此，研制能夠在高速移動過程中將頻帶很寬的高清晰度視頻進行穩定傳輸?shù)臒o線圖傳系統，就必須解決好由多徑傳播引起的回波干擾及頻率資源的使用率和漸趨飽和的問題。 下面我們就來詳細看下無線圖傳常用的兩個頻段2.4GHz和5.8GHz，讓它們更好地為我們服務。

一、2.4 GHz ISM頻段的多種圖像傳輸技術

2.4 GHz的圖像傳輸設備采用擴頻技術，有跳頻和直擴兩種工作方式。跳頻方式速率較低，吞吐速率在2 Mbit/s左右，抗干擾能力較強，還可采用不同的跳頻序列實現同址復用來增加容量。直擴方式有較高的吞吐速率，但抗干擾性能較差，且多套系統同址使用受限制。

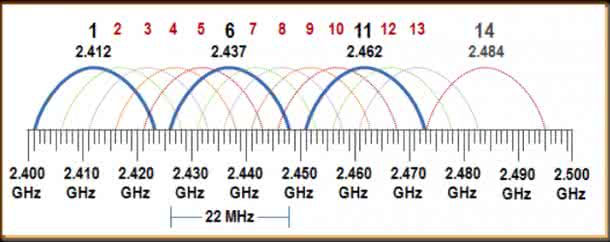

2.4 GHz ISM頻段示意圖

2.4 GHz圖像傳輸可基于IEEE802.11b協議，傳輸速率為11 Mbit/s，去掉傳輸過程中的開銷，實際有效速率為3.8 Mbit/s左右。后來制訂的IEEE802.11g標準，速率上限達到54 Mbit/s，該標準互通性高，點對點可傳輸幾路MPEG-4的壓縮圖像。

應用在2.4 GHz頻段的還有藍牙技術、HomeRF技術、MESH、微蜂窩技術等。隨著應用范圍的逐漸擴大，2.4 GHZ這個頻段處于滿負荷工作狀態，其速率問題、安全問題、相互兼容問題值得進一步研究。

二、5.8 GHz無線圖傳技術

5.8GHz頻段是一個比2.4GHZ頻率更高、開放的ISM頻段，近幾年開始進入產品研發領域，它遵從于802.11a、FCC Part 15、 ETSI EN 301 489、ETSI EN 301893、EN 50385、EN 60950等國際標準，目前少數鼠標及無繩電話使用此技術，是有望代替2.4ghz無線技術的技術之一。

5.8GHZ無線產品采用正交頻分復用技術（OFDM）和點對多點、點對點的組網方式，單扇區的速率高達54Mbps。5.8G的系統一般采用的直接序列擴頻技術，它的信道較多頻率較高，所以抗干擾能力相對要強一些。同時它可以滿足高帶寬應用支持大量用戶的需要——8個不重疊信道使部署的可擴展性和靈活性更高。因此，可以將8個接入點編成一組，提供高達432Mbit/s的共享吞吐量來支持同一地區的多個用戶。這為沒有部署無線局域網的用戶、期待增加或擴展現有無線局域網的用戶提供了有價值的高性能網絡選擇。

5.8 GHz頻段示意圖

同時5.8GHZ也采用基于IP或基于電路的無線傳輸技術。基于IP的技術信令協議簡單，實現容易，開銷低，頻譜利用率高，業務種類多，接口簡單統一，升級容易，特別適合于非連接的數據傳輸業務；基于電路的技術時延小，適合于進行傳統的語音傳送和基于連接的傳輸業務。它的應用范圍也很廣，就頻段而言5.8G的設備可以用于城市或者郊區，5.8G無線接入的業務提供者可以是傳統的運營商也可以是大型的企事業單位；就系統要求的傳輸環境而言，5.8G無線接入系統在采用比較低的調制效率時對信噪比的要求比較低可以滿足一定的非可視傳輸要求。

5.8ghz無線產品提供了3個100MHz U-NII（無須許可證的國家信息基礎設施）頻段用于高速無線數據通信。這三個100MHz頻段分別是：

① 5.15～5.25GHz，規定其EIRP不大于23dBm，適用于室內無線通信；

② 5.25～5.35GHz，規定其EIRP不大于30dBm，適用于中等距離通信。

③ 5.725～5.825GHz，通常人們選用5.725～5.825GHz來進行社區的寬帶無線接入，以獲得更佳的性能價格比。

各種數據表明，5.8GHz性能的確要優于2.4GHz無線傳輸技術，但是同樣也存在一些不足：5.8GHz的波長較短、繞射能力較差、傳輸帶寬也比2.4GHz要小些。2.4G從07年推出至今用了四年時間才能普及，那么5.8G在技術上的難題也將會得到解決。同時由于5.8GHz 是一個開放的、極少被使用的頻段，目前僅有部分無線鼠標、無線路由器和數字無繩電話使用，將來的發展有很長的路要走。

無線圖傳是通過微波來實現的，就算能生產出在再大的傳輸速率、多低傳輸延時、傳輸行業中高清的視頻格式，在應用中找不到頻段，那也是白搭，了解頻段真的很重要。
