一、 產品適用類型:
車內車外(如私家車、大巴車、大卡車、家用安防、小型超市)行車記錄儀,倒車影像。
工作電壓:支持9-36V電源供電。發射端帶12VDC輸出;
頻率需求:2.4GHz ISM波段,空曠距離200M
二、 產品功能需求:
工作電壓:9-36V,發射端帶12V DC輸出供燈板使用;
支持調整屏幕亮度。
支持設置修改系統時間,關機斷電后通過紐扣電池保持時間。
上電即開始錄制視頻;支持格式化32G MicroSD(TF)卡。支持在MicroSD(TF)卡上循環覆蓋錄制保存視頻音頻、刪除視頻,支持使用SD卡升級不同版本軟件解決系統軟硬件問題。
支持左,右,倒車信號觸發(12V),觸發時對應的畫面全屏顯示,觸發信號消失5秒后返回正常模式;左,右鏡頭支持左右鏡像顯示;全部鏡頭支持上下鏡像顯示;

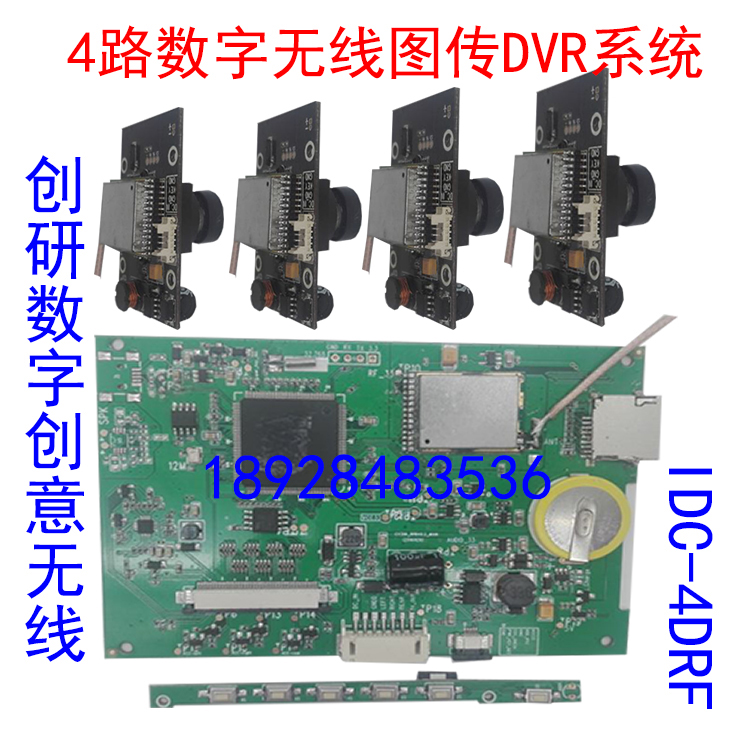

發射端:SN93500+GC0308+A71C21

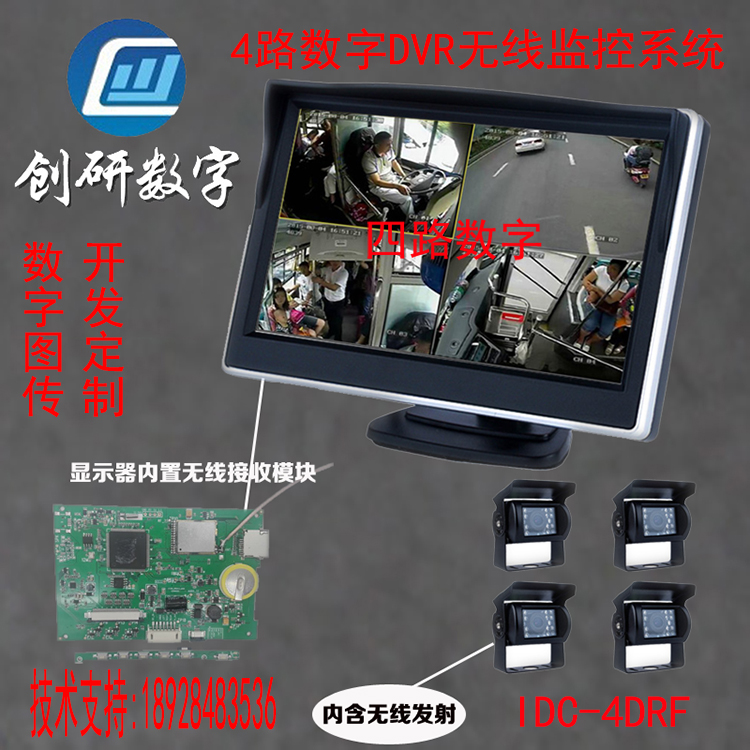

接收端:SN93502+A71C21+7”TFT
接收端無視頻信號時,屏顯示藍底紅字No Signal 3S后,顯示日期,時間;
1. 按鍵功能:
發射端:
1個按鍵:對碼鍵
接收端:6個按鍵。部署在顯示屏幕右下方。從右往左分別為錄影/停止錄影、菜單鍵、視頻切換鍵、上鍵、下鍵,電源鍵。
1.1. 電源鍵
開機狀態,長按2秒關機;
開機狀態,短按一次,關顯示屏,系統正常工作。
關機狀態,短按/長按開機。
1.2. 錄影/停止錄影
開機狀態,按鍵一下開始按照設定的錄影,再按一下停止錄影
1.3.菜單鍵
各種狀態下按一次菜單鍵,調出相應狀態關聯的功能菜單,監視狀態下的菜單默認為圖標和文字。菜單項被選擇狀態,按一次進入顯示該菜單的子菜單項。

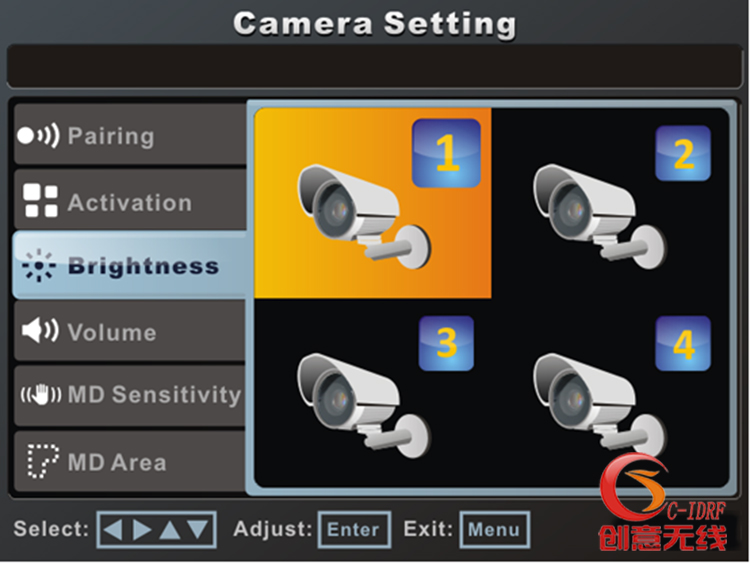

攝像頭設定-對碼-CH1,CH2,CH3,CH4-->菜單鍵—>進入對碼狀態;
-亮度-CH1,CH2,CH3,CH4-->菜單鍵—>上下鍵調整亮度;
-聲音-CH1,CH2,CH3,CH4-->菜單鍵—>上下鍵調整聲音;
-左右鏡像-CH2,CH3-->菜單鍵—>上下鍵調整鏡像開關;
-上下鏡像-CH1,CH2,CH3,CH4-->菜單鍵—>上下鍵調整鏡像開關;

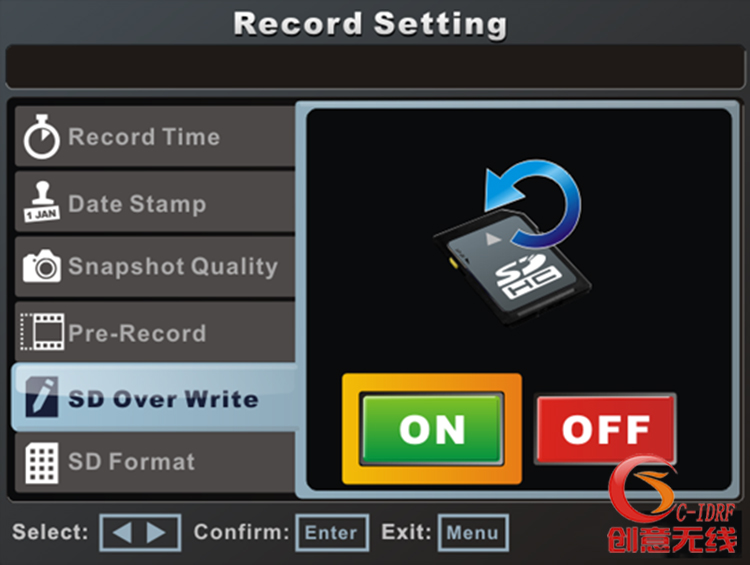

錄影設定 -每個錄影文件的長度1,2,5,10分鐘;
-SD卡格式化
-SD卡錄影覆蓋
-SD卡容量
錄影回播刪除(此菜單全部以O(shè)SD形式顯示)
-文件播放-日期選擇-文件選擇
-文件刪除-日期選擇-文件選擇
系統設定-日期時間設定-年,月,日,時,分
-AV輸出設置-NTSL,PAL,NO(此項上電后復位為不輸出AV信號) -恢復出廠設置
-系統升級
1.4.視頻切換鍵

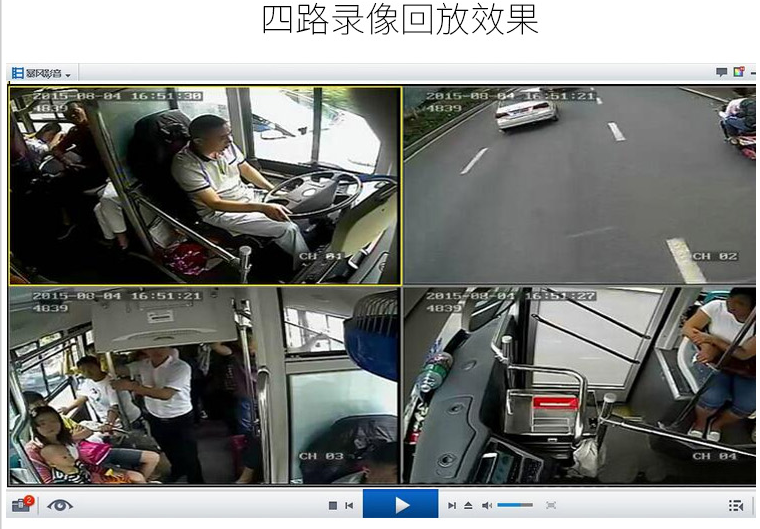

正常狀態下按此鍵在CH1-CH2-CH3-CH4-4分割直接循環;
菜單模式下:此鍵為返回按鍵,按鍵一下,返回上一級菜單;
1.5.上,下鍵
正常狀態為聲音大小調整按鍵;
菜單模式為上,下調整鍵;

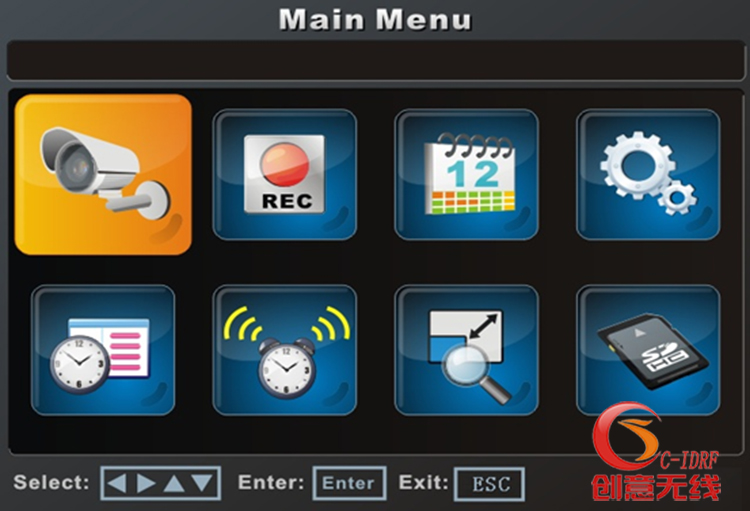

參考菜單如下,如果客戶需要更改菜單圖片,必須按照對應的分辨率自行修改后提供給Creative使用。
以上描述為此產品樣品基本功能及實現方案例示,可跟據客戶要求執行具體方案細節!
開發流程:
一、評估階段:項目規格參數;demo申請測試;物料導入等等;
二、硬件設計:參考設計資料release;檢查硬件原理圖、版圖;
三、軟件支持:軟件開發;
四、打樣貼片:sample申請支持;FAE調試;
五、小批量試產:關注生產;
六、量產階段:現場調試。
