一、產品描述:?

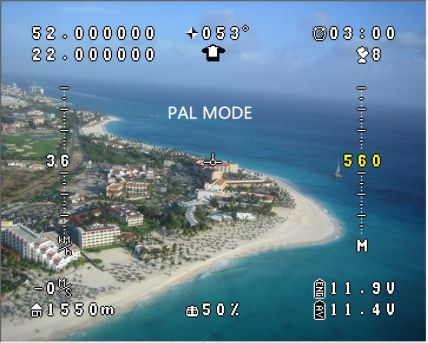

IDC-OSD086是一款在視頻AV信號中疊加字符信息,使得電視圖像中疊加有字符或漢字圖形的設備;如:顯示日期時間、設備號、有關數據;支持1路視頻輸入和輸出。
二、產品參數:?
視頻通道:1路(AV接口);?
字符數量:全字庫
顯示容量:24 字符×12 行(最多 288 個字符);
字符點陣結構:24×32 點陣(每個字符);
字符類型:16384 不同字符(16M 地址);
字符大?。簶?biāo)準(24×32 點陣)、雙倍寬、雙倍高、雙倍寬×雙倍高、四倍 寬×雙倍高(每行都可設置);
顯示位置控制: –水平顯示位置:1/3 字符單元處設定;
–垂直顯示位置:1H 設定;
–行間隔控制:1H 設定(0~15H);
屏幕背景顯示
屏幕背景顏色:8 色(可在全屏范圍內設置)
模擬信號輸入 ·復合視頻信號輸入
模擬信號輸出 ·復合視頻信號輸出
內部同步控制(視頻信號發生器)
·內部視頻信號發生器支持 NTSC/PAL 制式
·可選擇逐行或隔行掃描方式
外部同步控制 ·分離同步信號輸入/復合同步信號輸入
外部接口: ·8 位串行輸入(3 個信號輸入引腳)
片選:CS
串行時鐘:
SCLK 串行數據:SIN
RS232通信:波特率9600,8位數據,1位停止位;
?
